01 適用范圍

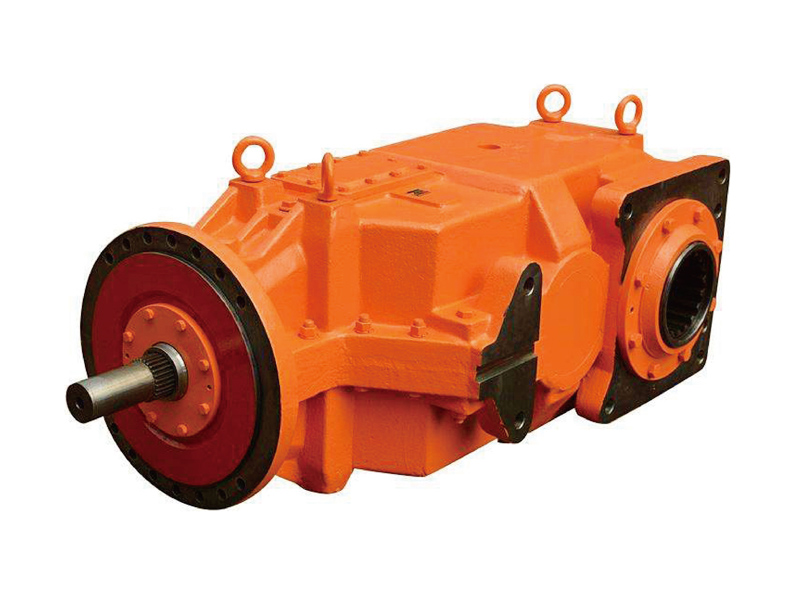

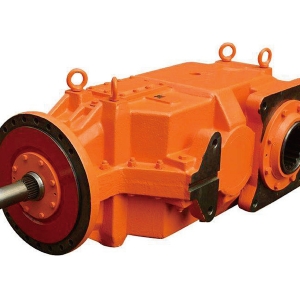

適用于煤礦井下用各類減速機的檢修、修復(SEW、JS系列)。

02 交接檢查

設備進廠交接時，首先清點外部附件數量和設備有關的零部件進行檢修前的驗收交接，詢問使用單位運轉情況及存在故障。

03 清理、拆卸，

3.1 清理減速機外表油污及附著雜物。

3.2 根據檢修的減速機準備合適的拆卸工具，紫銅棒、扳手、錘頭、繩頭、釬子等;準備好所需的材料，砂紙、棉紗、清洗劑、油石、塑料薄膜、油盤等;

3.3 拆除高速端聯軸節或液力偶合器。3.4將低速端輸出齒輪或聯軸節拆除。

3.5 打開減速箱端蓋及上蓋，將各級傳動齒輪、軸承取出。

3.6 對于配合較緊密的零件，嚴禁硬性拆卸，防止損壞零部件;需加溫拆卸的必須加溫拆卸。

04 檢修、修復

4.1 檢查齒輪的磨損情況，檢查齒輪的嚙合位置和嚙合面積，軸承磨損情況，不符合要求予以更換。傳 動軸出現裂紋時必須更換,軸與齒輪、軸承配合處磨損量小于軸徑的3/1000時允許修復,齒輪磨損量超過齒厚的15%-----20%時應更換,高速齒輪應成對更換,齒根出現裂紋、兩相鄰的齒輪破碎、齒輪體裂紋、齒面點蝕面積超過齒寬的30%、齒高的50%或剝落坑超過齒厚的10%能情況之一,必須更換，齒輪表面的碰、擦和塑性變形而產生的凸起必須修復,更換的齒輪、軸其制造、裝配的技術必須符合設計要求。

4.2 檢查減速箱體有無裂紋和變形，與軸承配合的座孔處有無明顯磨損，如不符合要求予以更換并清洗干凈，箱體和箱蓋出現裂紋時允許焊補修復，經修復后的箱體不應有漏油、滲油現象，箱體軸承孔磨損后其配合未超過下一-級配合時，允許使用，超過時應修復或更換,箱體上的螺栓孔磨損后，允許擴大- -級， 但必須配相應聯結件,修復和更換的箱體和箱蓋應符合有關規定。

4.3 檢查高低速端聯軸節與軸的配合孔有無磨損，安裝彈性部件的部位有無變形和磨損，同時檢查彈性連接件的磨損情況，不符合要求的予以更換。

4.4 檢查滾動軸承:滾 動軸承更換按軸承的技術要求執行。

05 裝配

5.1 將各級傳動齒輪和軸承依次裝入減速箱體內，并利用調整墊調整齒輪和軸承的接觸位置和各種間隙。5.2將減速箱結合面涂抹密封膠安裝到位，并將螺栓按對角依次緊固。5.3將高低速端聯軸節安裝到位，并將彈性連接件固定好。

5.4 裝配精度要求:符合JT/136- -- -- -94 要求。

06 驗收試運轉

6.1 減速 器修理后均應做無負荷試運轉，運轉應平穩、無沖擊、無異常震動和噪聲，各密封件不得漏油。

6.2 試運轉時間不得少于0.5-1小時。6.3 性能平穩，達到完好標準。

6.4 記錄整機試驗各性能參數，并存入《設備修復流程及出廠檢驗記錄表》
